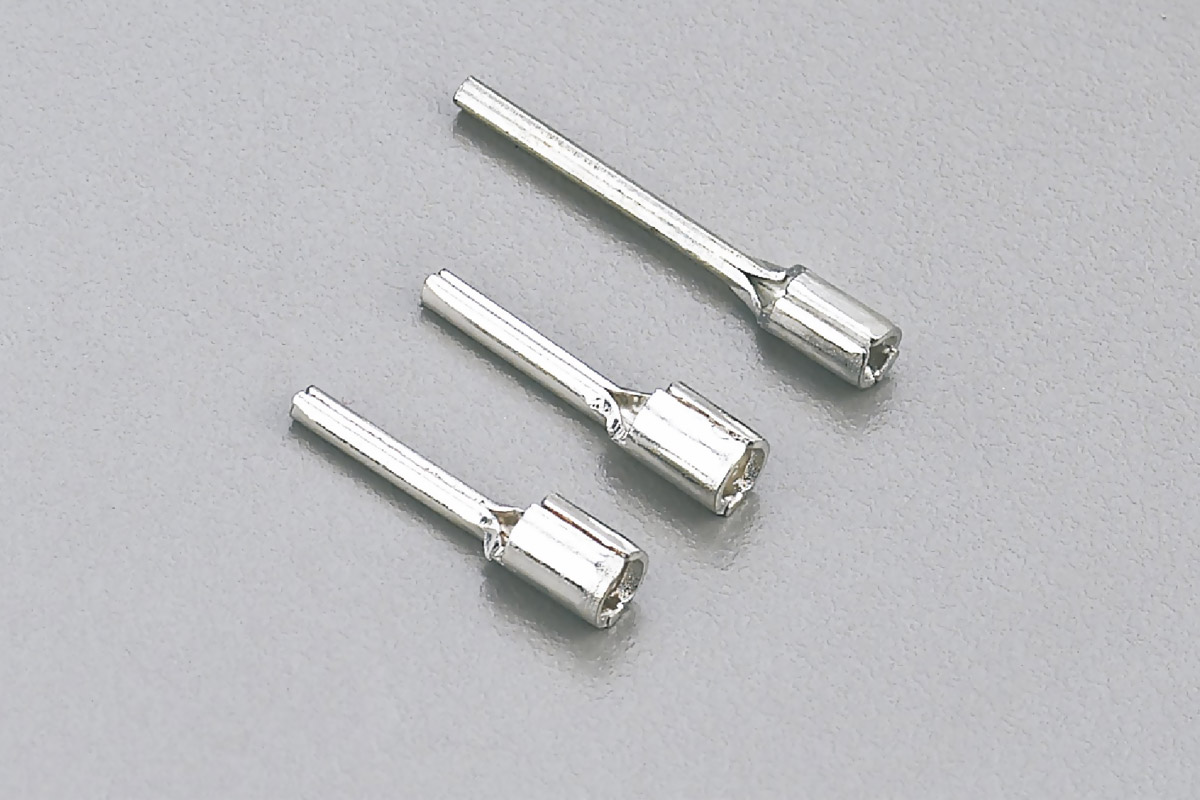

Pin-shaped Naked Terminal(TZ)

Labels:
  • Pin-shaped Naked Terminal(TZ) 8-1
Overview


Technical Parameters

编 号
Item NO.

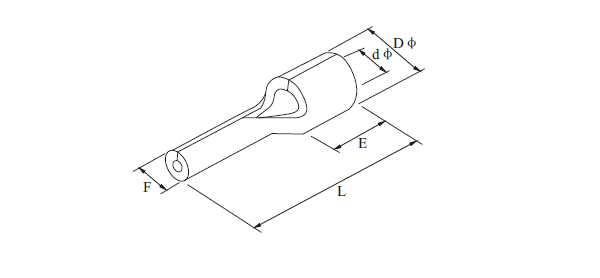

尺寸Dimension
F φ (mm)L (mm)E (mm)D φ (mm)d φ (mm)
导线截面:
0.5~1.5mm² (美国线规22~16)
最大电流:Imax=19A
PTN 1.25-91.913.84.83.41.7
PTN 1.25-101.914.8
PTN 1.25-121.916.8
PTN 1.25-131.917.8
PTN 1.25-181.922.8
导线截面:
1.5~2.5mm² (美国线规16~14)
最大电流:Imax=27A
PTN 2-91.913.84.84.12.3
PTN 2-101.914.8
PTN 2-121.916.8
PTN 2-131.917.8
导线截面:
2.5~4mm² (美国线规14~12)
最大电流:Imax=37A
PTN 3.5-102.814.84.84.12.3
PTN 3.5-132.819.5
导线截面:
4~65mm² (美国线规12~10)
最大电流:Imax=47A
PTN 5.5-132.819.86.05.63.4
